长期供应热塑性丁苯橡胶SBS

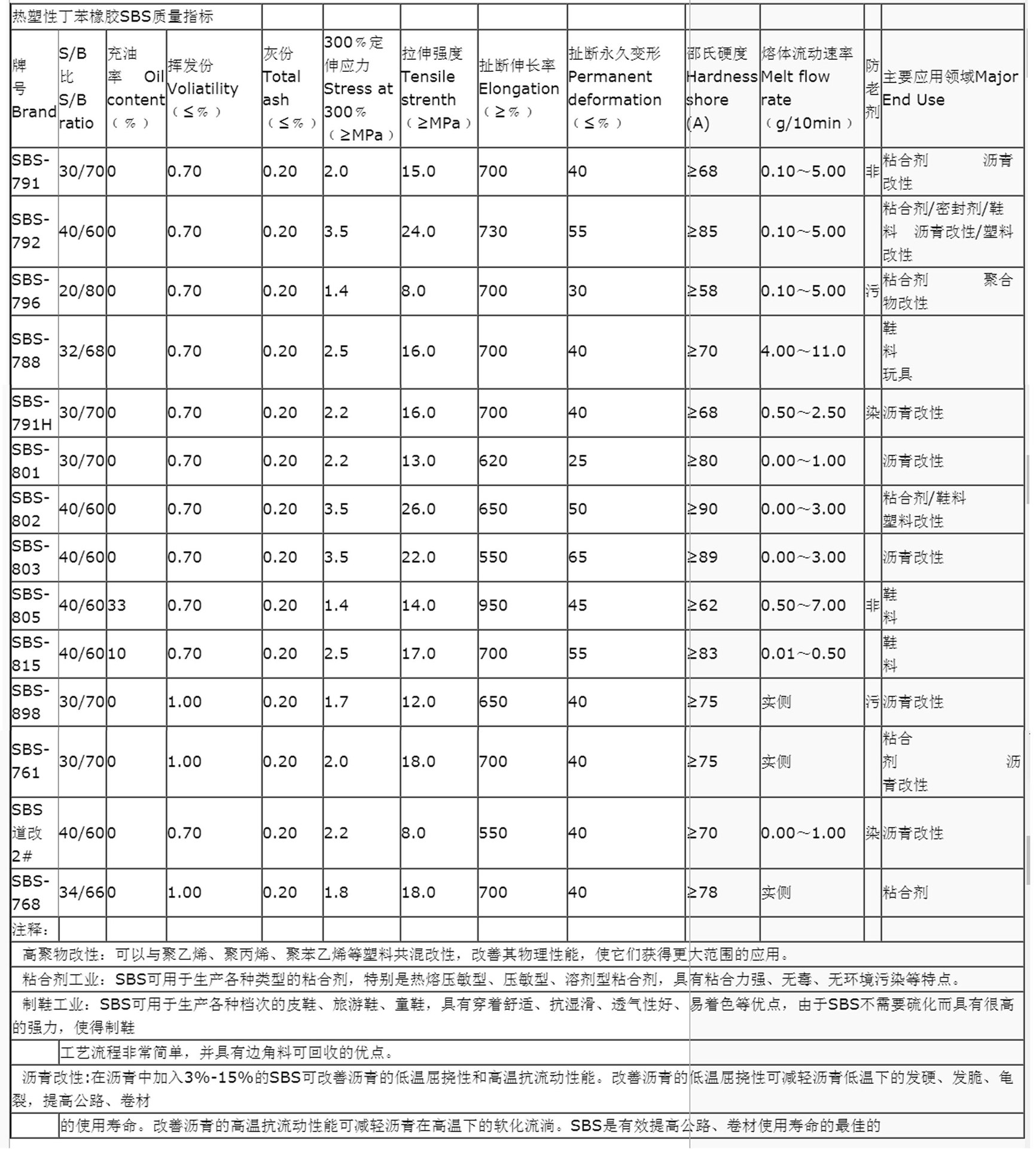

产品简介

SBS（英文名称：Thermoplastic SBS elastomer）属苯乙烯类热塑性弹性体，是苯乙烯-丁二烯-苯乙烯三嵌段共聚物（Styrene Butadiene styrene block polymer），称为热塑性丁苯嵌段共聚物或热塑性丁苯橡胶，简称SBS。

SBS兼有橡胶和塑料的优良性能，具备良好的弹性、耐低温性、透气性、抗温滑性、着色性、电器绝缘性，加工时不需硫化，可直接采用注塑、模压、挤出等多种加工方法成型。

主要用途与特点

广泛应用于沥青改性、制鞋、塑料改性和粘合剂等行业。

高聚物改性：可以与聚乙烯、聚丙烯、聚苯乙烯等塑料共混改性，改善其物理性能，使它们获得更大范围的应用。

粘合剂工业：SBS可用于生产各种类型的粘合剂，特别是热熔压敏型、压敏型、溶剂型粘合剂，具有粘合力强、无毒、无环境污染等特点

制鞋工业：SBS可用于生产各种档次的皮鞋、旅游鞋、童鞋，具有穿着舒适、抗湿滑、透气性好、易着色等优点，由于SBS不需要硫化而工艺流程非常简单，并具有边角料可回收的优点。

沥青改性：在沥青中加入3%-15%的SBS可改善沥青的低温屈挠性和高温抗流动性能。改善沥青的低温屈挠性可减轻沥青低温下的发硬使用寿命。改善沥青的高温抗流动性能可减轻沥青在高温下的软化流淌。SBS是有效提高公路、卷材使用寿命。

推荐加工配方

(1)干胶用干鞋底的基本配方(用量均以重量份计)

工艺要点:混炼过程是关键，一般工艺温度进料段140℃-150℃，压缩段150℃-170℃，均化段160℃-180℃，模头140℃-150℃。透明料要考虑加3—5份K树脂及适量紫外线吸收剂。

参考配方：填充油、树脂、填料、防护剂、隔离剂、着色剂、发泡剂

(3)利用SBS改良沥青

参考用量：道路沥青改性(4％-6％重量比)建筑沥青改性（8％—12％重量比)

工艺条件：建议采用胶体磨体等专用机械，温度180℃左右

(4)SBS粘合剂

SBS呈现两相分离结构，具用良好的易溶性和自补强性，可以通过添加多种辅助成分，制备各种，性能优异的粘合剂，如：复膜胶、压敏胶、热溶胶等。

基本配孝斗：SBS、增塑剂、增粘剂、抗氧剂

复膜胶参考配方：

SBS10％-30％增粘剂15％-40％溶剂30％-80％

偶联剂≥1％增塑剂2％-10％抗氧剂0．5％-2％
